浏览器控制 · 总览与架构¶

让 Ethan 在任意对话渠道(Web / 飞书 / CLI)中,操作 ethan server 所在机器上的真实 Chrome —— 创建隔离的浏览器会话、管理标签页、读取页面可访问性树、点击/输入、截图、执行页面脚本。

本组文档面向需要理解、维护或扩展该子系统的工程师,按"总览 → 传输与协议 → 扩展内核 → 会话/并发/安全"四层组织。设计决策的来龙去脉见设计决策记录。

1. 设计目标与边界¶

在做什么¶

Ethan 自身是一个常驻的异步 HTTP 服务(单进程 uvicorn)。浏览器控制子系统在此之上增加一条能力:Agent 调用工具 → 服务端把指令经 WebSocket 下发给浏览器扩展 → 扩展通过 Chrome DevTools Protocol(CDP)操作真实页面 → 结果原路返回。

整套能力对齐 browser_use / agent-browser 的交互范式:以可访问性树(Accessibility Tree)+ ref 句柄为主的结构化页面操作,辅以坐标级鼠标事件作为兜底。

不在本阶段范围¶

跨公网远程控制:当前假设 ethan 与浏览器在同一台机器(本机裸跑或本机 Docker),传输层只面向 localhost。
多浏览器连接池:同一时刻只维护一条扩展连接(后文 last-wins 策略)。
完整跨域 iframe 操作:仅做基础处理。
完整的 turn/lease/overlay 运行时:RPC id 仅用于请求追踪。

2. 调用链总览¶

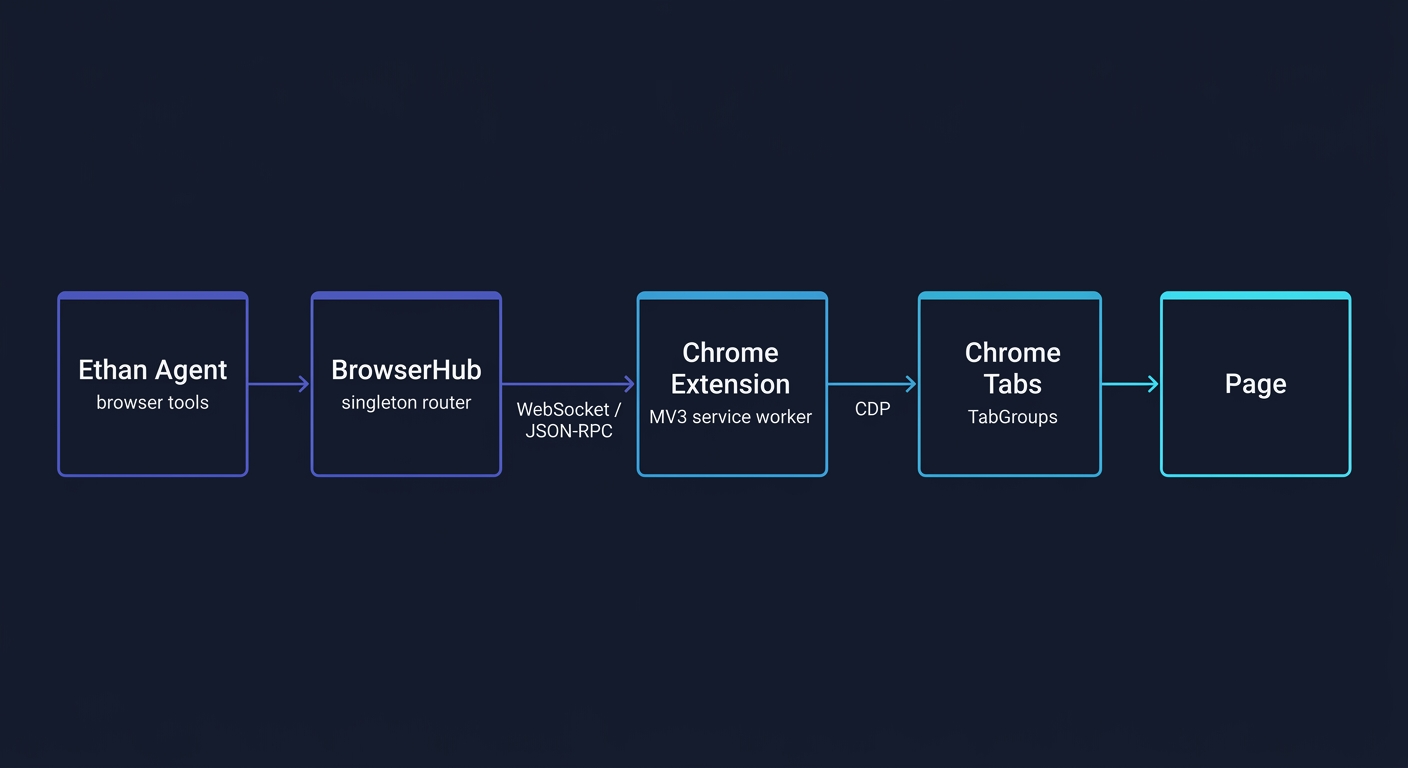

浏览器控制架构

调用链共三段(相比同类桌面方案省去了 Native Messaging Host 与独立 RPC server 两层):

flowchart LR
  subgraph EthanServer["Ethan Server (单进程 uvicorn)"]
    A["Agent 工具<br/>browser_session / browser_tab / browser_page"]
    H["BrowserHub<br/>(进程内单例)"]
    WS["FastAPI WebSocket 路由<br/>/ws/browser"]
    A -->|"call(method, params)"| H
    H <-->|"JSON-RPC over WS"| WS
  end

  subgraph Extension["Chrome 扩展 (MV3 Service Worker)"]
    WC["ws-client<br/>(保活 + 重连)"]
    RPC["rpc dispatch<br/>(method 路由)"]
    SS["session-store<br/>(状态唯一真源)"]
    PC["page-controller"]
    CDP["cdp-client<br/>(按 tab 缓存 attach)"]
    WC --> RPC --> SS
    RPC --> PC --> CDP
  end

  WS <-->|"WebSocket<br/>ws://localhost:&lt;port&gt;/ws/browser"| WC
  CDP -->|"Chrome DevTools Protocol"| Page["Chrome 标签页 / TabGroups / Page"]

三段链路的职责切分¶

层	位置	职责	是否持有状态
Agent 工具	`ethan/tools/builtin/browser.py`	把模型的 action 参数映射为 JSON-RPC method;做会话归属门禁、snapshot 截断、截图落盘	否
BrowserHub	`ethan/browser/hub.py`	持有唯一 WS 连接;请求/响应按 id 配对;30s 超时;per-session 串行锁;断连即 fail	仅连接运行态,不镜像浏览器状态
WS 路由	`ethan/browser/ws_route.py`	`/ws/browser` 端点;首帧 token 鉴权;ping/pong;把连接交给 Hub	否
扩展 ws-client	`browser-extension/.../ws-client.ts`	WS 客户端;心跳 ping;`chrome.alarms` 保活;指数退避重连	连接态
扩展 rpc	`browser-extension/.../rpc.ts`	method 白名单 + 参数校验 + 分发到 session-store / page-controller	否
session-store	`browser-extension/.../session-store.ts`	session ↔ Chrome TabGroup 映射,标签归属,浏览器状态的唯一真源	是(权威)
page-controller	`browser-extension/.../page-controller.ts`	经 CDP 执行 snapshot / 交互 / 截图 / eval	否(每次实时取 active tab)
cdp-client	`browser-extension/.../cdp-client.ts`	按 tabId 缓存 `chrome.debugger` attach,避免反复 attach/detach	是(attach 缓存)

状态归属原则:浏览器的"真相"只在扩展侧。ethan 服务端不保存 session/tab/page 的状态镜像,只保留一张"ethan 会话 ↔ browser session"的轻量映射用于隔离与生命周期管理(见会话/并发/安全)。

3. 一次 `page.snapshot` 的端到端时序¶

sequenceDiagram
    autonumber
    participant Agent as Agent 工具<br/>(browser_page)
    participant Hub as BrowserHub
    participant WS as /ws/browser
    participant Ext as 扩展 rpc
    participant PC as page-controller
    participant CDP as cdp-client
    participant Page as 页面

    Agent->>Agent: 会话归属校验<br/>session ∈ list_for(ethan_session)
    Agent->>Hub: call("pages.snapshot", {sessionId, ...})
    Note over Hub: 取 per-session Lock<br/>(pages.* 串行)
    Hub->>Hub: 分配 req_id, 建 Future, 30s 超时
    Hub->>WS: send {jsonrpc, id, method, params}
    WS->>Ext: WebSocket 文本帧
    Ext->>Ext: 白名单校验 + 参数归一化
    Ext->>PC: snapshot(params)
    PC->>CDP: withCdpClient(activeTabId)
    CDP->>Page: Accessibility.getFullAXTree / DOM.*
    Page-->>CDP: AX 节点 + DOM box
    CDP-->>PC: 原始树
    PC->>PC: 构建 ref map + 渲染文本/JSON
    PC-->>Ext: {snapshot, refs}
    Ext-->>WS: {jsonrpc, id, result}
    WS-->>Hub: on_message → resolve Future(id)
    Hub-->>Agent: result
    Agent->>Agent: 输出 > 30k 字符则截断并提示缩小范围
    Agent-->>Agent: 刷新 session 活跃时间 (touch)

关键不变量:

req_id 配对:Hub 用单调递增的整型 id 关联请求与响应;扩展原样回填 id。响应到达时按 id 找到挂起的 Future 并 resolve。
pages.* 串行:同一 browser_session_id 的页面操作在 Hub 侧用 asyncio.Lock 排队,避免两个并发对话对同一 active tab 发出交错的 CDP 命令。不同 session 之间并行。
ref 时效:refs 仅对"最近一次该 tab 的 snapshot"可靠。页面发生导航或刷新后,旧 ref 失效,必须重新 snapshot(见扩展内核)。

4. 代码地图¶

ethan/browser/
├── __init__.py        子系统说明
├── protocol.py        JSON-RPC method 表 / error code / 超时常量
├── hub.py             BrowserHub 单例:连接管理 / req-id 配对 / 锁 / 超时
├── ws_route.py        FastAPI WS 端点 /ws/browser:鉴权 / ping-pong
├── session_map.py     ethan 会话 ↔ browser session 映射 + idle release 扫描
├── screenshot.py      截图 base64 落盘 + 定时按龄清理
├── auth.py            会话级一次性授权状态
└── http_route.py      /api/browser/shot/{name} 截图文件路由

ethan/tools/builtin/browser.py   browser_session / browser_tab / browser_page 三工具

browser-extension/
├── src/manifest.json            MV3 manifest(无 nativeMessaging,改 host_permissions)
├── src/background/
│   ├── index.ts                 SW 入口:装配 dispatch + ws-client + 事件监听
│   ├── ws-client.ts             WS 连接 / 保活 / 重连(本方案新增)
│   ├── rpc.ts                   method 白名单 + 分发(复用,改传输)
│   ├── session-store.ts         session/TabGroup 状态真源(复用)
│   ├── page-controller.ts       CDP 页面操作(复用)
│   ├── cdp-client.ts            按 tab 缓存 CDP attach(复用)
│   ├── ax-snapshot.ts           AX 树 → ref map(复用)
│   ├── ref-store.ts             ref 生命周期(复用)
│   └── page-runtime.ts          页面运行时辅助(复用)
├── src/shared/                  本地 vendored 协议常量与类型
└── src/popup/                   弹窗设置页(地址 / token / 连接状态)

扩展侧的 CDP / AX / session 内核逻辑整体复用自一套成熟实现,仅把传输层从 Native Messaging 改为 WebSocket。复用与重写的精确边界见设计决策记录。

5. 各专题文档导航¶

传输层与协议 —— WebSocket 选型、JSON-RPC 信封、method/error 表、req-id 配对、超时与断连语义、last-wins 连接策略。
扩展内核(CDP/AX) —— Service Worker 保活、CDP attach 缓存、可访问性树快照算法、ref 句柄生命周期、page-controller 各动作的 CDP 实现。
会话/并发/安全 —— 会话绑定模型、per-session 锁、idle release、token 鉴权、会话级授权门禁、会话归属隔离、截图隐私与清理、eval 权限边界。
